Merhaba arkadaşlar , bu yazımızda mühendislik projeleri , akıllı ev sistemleri ve telefonla kontrol devrelerinde sıklıkla karşınıza çıkan bluetooth modüllerini inceleyeceğiz.

Bluetooth iç mekan haberleşmesi için geliştirilmiş 2.0 ile 2.4 GHz bandı aralığında kullanılan haberleşme modülleridir. Birçok farklı çeşidi olan modüllerin yaygın olarak HC serisi kullanılır.

HC-05 Bluetooth Modülü

Tasarımlarda en çok tercih edilen modüldür. Bunun temel sebebi HC-05‘in hem Slave hem Master modunda çalışmasıdır. Peki Master ve Slave mod nedir ?

Slave mod kullanılan modüller (örn : HC-06)  kendisine gelen istekleri kabul ederler ancak başka bir cihaza istek gönderemezler. Master moda sahip modüller ise  gelen isteklere cevap verirken aynı zamanda başka cihazlara da bağlanabilirler. Diğer bir deyişle Slave mod veri aktarımı yaparken ,Master mod veri aktarımı ve veri alımını yapabilir.

Açık havada 10 metreye kadar haberleşme mesafesine sahiptir.

HC-05 Teknik Özellikler

  • Çalışma Gerilimi: 3.3V
  • Bluetooth Protokolü: 2.0+EDR(Gelişmiş Veri Hızı)
  • 2.4GHz haberleşme frekansı
  • Hassasiyet: ≤-80 dBm
  • Çıkış Gücü:≤+4 dBm
  • Asenkron Hız: 2.1 MBps/160 KBps
  • Senkron Hız: 1 MBps/1 MBps
  • Güvenlik: Kimlik Doğrulama ve Şifreleme
  • Akım: 50 mA
  • Boyutları: 43x16x7mm

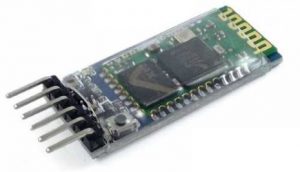

HC-05 Bluetooth Modülü

HC-06 Bluetooth Modülü

HC-06 modülü  belirli mesafeler arasında kablosuz  seri haberleşme sağlar. 4 adet pini vardır ve türü Slave modudur. Dışarıdan cihaz bağlantısı yapabileceğiniz HC-6, 2.0 ve 2.4 GHz frekansları arasında çalışır. Robot, araç ve uzaktan kontrol projelerinde tercih edebilirsiniz.

HC-06 Teknik Özellikleri

  • Bluetooth Protokolü: Bluetooth 2.0+EDR(Gelişmiş Veri Hızı)
  • 2.4GHz haberleşme frekansı
  • Hassasiyet: ≤-80 dBm
  • Çıkış Gücü: ≤+4 dBm
  • Asenkron Hız: 2.1 MBps/160 KBps
  • Senkron Hız: 1 MBps/1 MBps
  • Güvenlik: Kimlik Doğrulama ve Şifreleme
  • Çalışma Gerilimi: 3.6V-6V
  • Akım: 50 mA
  • Boyutları: 43x16x7mm

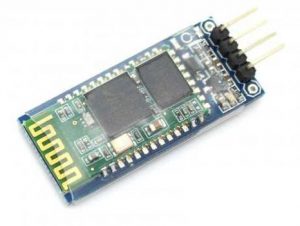

    HC-06 Bluetooth Modülü

HC-05 ve HC-06 Çalışma Prensibi

Bluetooth modüllerinin ad, şifre ve baund hızı ayarlanır. HC-06 modülünün şifresi genellikle 0000 veya 1234 , baund hızı 9600 olarak belirlenir. Dikkat etmeniz gereken en önemli nokta alıcı ve verici modülün baund hızının aynı olmasıdır. Modüllerde AT komutu ile bu değişkenlerde değişiklik yapabilirsiniz.

Modüllerin TX ucu verici ,RX ucu ise alıcıdır. Genel olarak 3.3 V veya 5 V ile çalışırlar. Veri alışverişi sağlamak için  3.3 V kullanılır. Gönderilen mesaj ilk aşamada mikro denetleyiciler  tarafından algılanır ancak denetleyicilerin çıkış voltajı 5 volttur. Bu yüzden mikrodenetleyici ucuna gerilim bölücü kullanmanızı tavsiye ederiz. Aksi takdirde modülünüz zarar görmesi muhtemel.

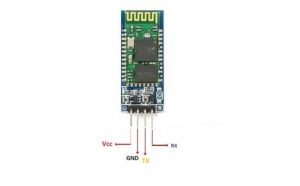

HC-05 Bluetooth Modülü Pinout
  • VCC : Giriş beslemesi olarak kullanılır. Voltajı verdiğimiz pindir.
  • GND : Topraklama için kullanılır.
  • TX : Bu pin veriyi arayüz üzerinden iletir.
  • RX : Bu pin veriyi seri arayüz üzerinden alır.

HM-10 Bluetooth Modülü

HM-10 kablosuz veri iletişim kurmak için kullanılan hazır 4.0 bluetooth modülüdür. Modül, Texas Instruments CC2540 veya CC2541 Bluetooth düşük enerji (BLE)  tasarlanmıştır. HC serisi 10 metreye kadar haberleşebilirken, HM-10 modülü 30 -100 metre arasında haberleşme sağlar ve diğer modüllerden net bir şekilde ayrılır. Düşük maliyetli ve uzun süre aktif kullanacağınız bir proje tasarlamak istiyorsanız HM-10 modülünü tercih edebilirsiniz.

Gelin birazda HM-10 modülünün teknik özelliklerinden bahsedelim. İletişim UART veya RS232  arayüzü üzerinden sağlanır. +3.3 V kullanılır daha yüksek bir voltun modüle zarar vereceğini tekrar hatırlatalım . 🙂 34 pini olan bu modülde TX,RX,VCC ve GND pinleri HC serisindeki ile aynı kullanıma sahip.

HM-10 Teknik Özellikleri

  • TI CC2541 çip, 256 KB
  • TI CC2541 Bluetooth düşük enerji çözümü
  • Seri UART (9600bps)
  • Bluetooth protokolü: Bluetooth V4.0 BLE
  • Çalışma Frekansı: 2.4 GHz ISM ( Endüstriyel, Bilimsel , Medikal uygulamalar) bandı
  • Serial port arayüzü
  • 30 metreye kadar modüller arası haberleşme sağlanabilir.
  • Ultra düşük güç tüketimi 400uA ~ 800uA
  • Default Baud Rate: 9600,8,1,n.
  • Hassasiyet: ≤-93 dBm
  • Çıkış Gücü: ≤3 dBm
  • Asenkron Hız: 2.1 MBps/160 KBps
  • Senkron Hız: 1 MBps/1 MBps
  • Güvenlik: Kimlik Doğrulama ve Şifreleme
  • Çalışma Gerilimi: 3.6V-6VDC
  • Master-Slave modu değiştirebilme, ekipman isimlerini değiştirebilme, parametre eşleştirebilme mümkündür.

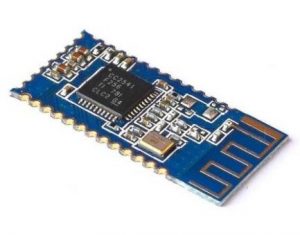

HM-10 Bluetooth Modülü
