Flip-flop devresindeki mantık devredeki 2 tane transistör ile 2 tane kondansatöre elektrik verilir bu elektiriği kondansatörler depolar ve sırayla ledlere iletir. Ledlerin yanma hızı bağladığınız direnç ve kondansatörlerin değerlerine göre değişir.

Flip–Flop devresi nasıl çalışır ?

Transistörleri iletime sokacak bir gerilim olmadığında LED’ler yanmaz.(Transistör Nedir?) Kondansatörler normalde boştur.
Beslemeyle birlikte kondansatörler çok akım çekmektedirler.
İki kondansatörden biri diğerinden daha önce dolacaktır.
Üzerinde bulunan gerilimlede bağlandığı transistörü iletime geçirecek.
Baz akımından dolayı kondansatörü boşaltacaktır.
Bunların ışık verme süreleri direnç ve kondansatörlere bağlıdır.
Daha sonra işte bu bittiğinde bu sefer diğer kondansatör transistör ve led üçlüsü bu olayı tekrarlar.
Ve Flip-Flop devresi tamamlanmış olur.

transistor flip flop
Flip-Flop Devresi

Flip-Flop Devresinde Kullanılan Malzemeler

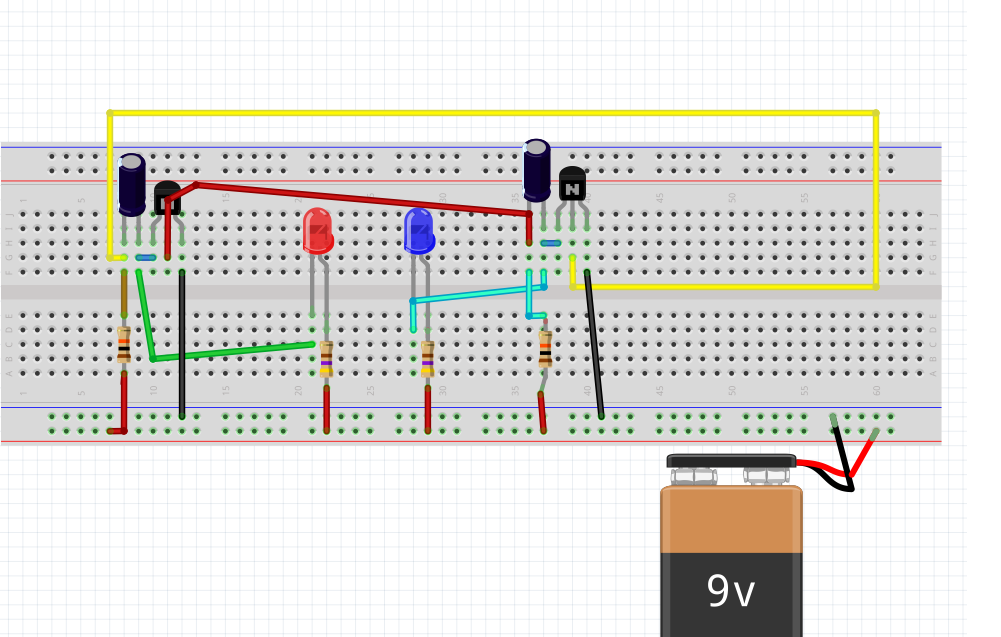

Devre Şeması
