İlkiyle başlayalım!

Güç Bağlantısı Nasıl olmalı ?

Arduinoya kod yüklemek ve seri terminalden haberleşmek için arduinoyu usb ile bilgisayara bağlamak yeterli.
Ürünün GSM ağına bağlanması ve tam fonksiyon çalışması için anlık en az 2 Amper akıma ihtiyaç duyar.
9 Volt piller kesinlikle kullanılmamalıdır. Yeterli akım sağlayamazlar.
7-12 Volt arası 2 Amper ve üzeri adaptörler arduino jack girişinden veya Vin pininden bağlanabilir. Diğer bir seçenek olarak Üründe direkt lipo pil bağlantı yeri bulunmakta. Ancak burada dikkatli olmak gerekir. 3.7V yani tek hücre lipo pil modül için yeterlidir. Ancak arduino için yeterli değildir. Pilli bağlantılarda artı eksi bağlantısına dikkat edilmeli. Arduinoya ayrıca besleme yapılmalıdır.

Lipo bağlantısında modülün şarj özelliği var mı ?

Lipo bağlantısında arduinonun besleme voltajından lipo pil şarj olabilmektedir.

Arduino USB girişine powerbank bağlasak çalışır mı ?

Arduinolarda ptc olarak bililen bir komponent bulunuyor. 500mA üzerine çıktığında gücü kestiği için modülün bu şekilde çalışması sağlıklı değildir. Arduino beslemesi için kullanılabilir. Ancak modül için ayrıca besleme gerekir.

Vin veya Jack girişinden güç verdiğimizde ayrıca usb bağlantısına gerek var mı ?

Gerek yoktur arduino burada kendi besleme voltajını elde eder ve sorunsuz çalışabilir. Ama bilgisayar ile seri iletişim sağlanacak ise bağlanması gerekmektedir.

Status ledi yanıp sönüyor bir süre sonra tamamen sönüyor. Sebebi nedir ?

Bu durumun birçok sebebi bulunmaktadır. Cihaz ilk çalışmaya başladığında statu ledi yanıp söner. Operatöre bağlandığında daha yavaş yanıp söner. Burada tamamen sönüyorsa gerekli akım gelmediğinden kendini kapatmış olabilir. Sinyal kalitesi yetersiz olabilir. Sim kartında pin kodu olabilir. Hattınız 2G hızına otomatik olarak geçmiyor olabilir. Bu durum en çok TURKCELL hatlarda karşılaşıyoruz. Hattınıza ait mobil uygulamanın ayarlar kısmından 2G bağlantı hızına izin vermelisiniz. Tüm bunları kontrol ettikten sonra sorun çözülecektir.

Robonio GSM Shield 4.5G bağlantı desteği sunuyor mu ?

Robonio GSM Shield 2G, 3G ve 4.5G hatlar ile kullanılabilir ancak üzerindeki SIM800C modülü sadece 2G bağlantısına izin verir. Bu ürün ile sadece 2G hızında işlemler yapabilirsiniz.

Robonio GSM Shield ile video aktarımı gibi projeler yapabilir miyiz ?

Ürün üzerindeki sim800C modülü 2G hızda çalıştığından küçük bir görseli aktarmak bile dakikalar sürebilmektedir. Bu sebeple tavsiye edilmez.

Seri ekranda sistem çalışıyor yazısını aldık ancak sms gönderme uygulaması çalışmadı. Ne yapmalıyız ?

Düşük volt ve akım seviyesi bu duruma sebebiyet verebilir. Verdiğiniz güç sistemi çalıştırır fakat SMS gönderme gibi işlemlerde anlık olarak çekilen akım yüksek olduğundan vermiş olduğunuz düşük güç sebebiyle SMS gönderme işlemi yapmaz. Seri ekranda sistem çalışıyor yazmasının sebebi sistemin çalışmaya hazır olduğunu belirtmek amaçlıdır. Bu durumun diğer bir sebebi ise GSM shieldin aktif olmaması olabilir aktif etmek için kart üzerindeki PWRKEY butonuna 3 saniye basılı tutmanız yeterlidir yanıp sönme yavaşlayınca kartın baz istasyonu ile iletişime geçip sms göndermeye hazır hale gelecektir ve kart aktif olacaktır.

Robonio GSM Shield nasıl aktif edilir ?

PWRKEY butonuna 2 saniye basılı tutulduktan sonra Status LED yanıp sönmeye başlar yanıp sönme seyrekleştiğinde başarılı bir bağlantı kurmuş oluruz. Aynı şekilde bunu yazılımda arduino 7. pini HIGH yani lojik 1 yaparak elde edebilirsiniz. Yazılım senaryonuza göre modülü kapatıp açabilmek pil ömrü açısından elverişlidir. Eğer fiziksel olarak arduino 7. pine kablo ile 5V a bağlarsanız butonu iptal etmiş olursunuz. Sürekli çalışır.

Robonio GSM Shield nasıl programlanır ?

Robonio GSM Shield’ın kendi kütüphanesi bulunmaktadır. GITHUB Linkinden kütüphane indirilir Arduino IDE üzerinden kurulumu yapılır. Kütüphane ile birlikte gelen örnek uygulamalardan yararlanılarak kodlar düzenlenir ve Arduinoya yüklenir.
Burada dikkat edilmesi gereken en önemli nokta kod yükleme esnasında GSM Shield Arduino üzerinde takılı olmamalıdır.

Robonio GSM Shield yaygın çalıştırılamama sebepleri nelerdir ?

Kısaca SIM Kartında PIN kodu bulunması durumunda bağlantı sağlanamaz. Bağlantının sorunsuz bir şekilde sağlanması için SIM kartında bulunan PIN Kodu kaldırılmalıdır. Yetersiz güç beslemesi gibi durumlarda kart çalışamaz ve uygulamalar yapılamaz. Telefon şebekesinin çekmediği durumlarda da kart çalışır ancak GSM bağlantısı sağlanamaz ve komut alınıp gönderilemez!

Sorularınza burada yanıt bulamadıysanız yorum kısmından veya biyografimde vermiş olduğum sosyal medya hesaplarından iletişime geçebilirsiniz!

Robonio GSM Shield ile ilgili diğer yazılarımız için sitemizde arama yapabilirsiniz.

kolay gelsin

The post Robonio GSM Shield Sıkça Sorulan Sorular appeared first on Robolink Akademi.

1 – OTOMATİK BİTKİ SULAMA SİSTEMİ

Sistemimizin çalışma mantığı şöyledir. Sulamak istediğiniz toprağın nem ölçümü yapılarak bir değer elde edilir.  Bu değer sizin toprağınız için belirlemiş olduğunuz nem seviyesiyle karşılaştırılır ve ona göre az olması durumunda otomatik sulamayı başlatır.

Kullanacağımız ürünler;

• NodeMCU
• Toprak nem sensörü
• Mini dalgıç su pompası
• L9110 çift motor sürücü kartı
• Jumper kablo çeşitleri

kodlar ve devre şeması için buraya tıklayın.

2 – ORTAM SICAKLIK VE NEM DEĞERLERİNİ ÖLÇME

Isı ve nem sensörü(DHT11) Ucuz maliyetinden dolayı çokça tercih edilen dijital bir ısı ve nem ölçen sensördür. iç yapısında kapasitif bir nem sensörü ve termistör bulundurmaktadır. Termistör dediğimiz şey termal bir dirençtir. Sıcaklığa göre direnç değeri değişmektedir. 0 ile 50°C sıcaklık arasında + – 2°C hata payı olup, 20-90% nem arasında + – 4% hata payı vardır.

Kullanacağımız ürünler;

• NodeMCU
• DHT11

kodlar ve devre şeması için buraya tıklayın.

3 – NODEMCU İLE RÖLE KULLANIMI

Röle; küçük akımlar ile çalışabilen ve anahtar görevi yapan elektromekanik bir elemandır. İçerisinde bulundurmuş olduğu bobinler sayesinde giriş bacaklarına uygun bir gerilim uygulandığında mıknatıs özelliği kazanırlar ve bobinin karşısında olan metal bir plakayı kendi menziline çekerek bir veya daha fazla kontağı aynı anda hem açıp hem de kapatabilmektedir. Böylece elektrik sinyali ile kumanda edilen çoklu bir anahtar görevi kazanmaktadır. Yani bu röleyi evinizdeki Lambaya bağlayarak aç-kapa yaptırabilirsiniz.

Kullanacağımız ürünler;

• NodeMCU
• RÖLE

kodlar ve devre şeması için buraya tıklayın.

4 – ORTAMDAKİ ZARARLI GAZ TESPİTİ

MQ-2 Gaz sensörü; MQ sensörler içerisinde en yaygın olarak tercih edilen bu sensör kapalı alanlarda hava temizliğine özen gösteriyorsanız,  hava temizlenmesi yada yangın, gaz kaçağı gibi durumların erken farkedilip önlenmesi gibi sistemlerde en uygun ürünlerden biri olmaktadır. Nasıl çalıştığına değinmek gerekirse gaz, iç yapısındaki madde ile temas ettiğinde, algılayan malzemenin direncinin değişmesi prensibi ile çalışmaktadır. Kimyasallaştırıcılar olarak da bilinen bir Metal Oksit Yarı İletken (MOS) gaz sensörüdür. Basit bir voltaj bölücü ağı kullanarak gazlar tespit edilebilir. İç yapısına gelirsek anti patlama ağı denilen çelik bir kafes içerinde bulunmaktadır sensör. Bunu sebebi yanıcı gazları algılarken, sensörün içindeki ısıtıcı parçanın patlamaya neden olmaması içindir.

Kullanacağımız ürünler;

• NodeMCU
• GAZ SENSÖRÜ

kodlar ve devre şeması için buraya tıklayın.

5 – NODEMCU İLE WEB ARAYÜZÜ

NodeMCU ile LM35 kullanarak oda sıcaklığını ölçeceğiz ve daha sonra bu sıcaklık değerini bir web arayüzü yardımı ile görüntülemeyi amaçlayan bir proje gerçekleştireceğiz. Sadece sıcaklık ölçme amaçlı değil farklı sensörleride sisteme entegre ederek web arayüzü üzerinde değerlerini görebilirsiniz

Kullanacağımız ürünler;

• NodeMCU
• LM35

kodlar ve devre şeması için buraya tıklayın.

KOLAY GELSİN

The post Basit Ama Verimli 5 IOT Projesi appeared first on Robolink Akademi.

Yukardaki resimdeki gibi hoparlörü bağlıyoruz

#include <RobonioGSM.h>
RobonioGSM Robonio;
String smsText, smsNumber;
#define PhoneNumber  "+90**********" //  aranacak telefon numarasını giriniz

void setup() {

  digitalWrite(7, HIGH);
  delay(3000);
  digitalWrite(7, LOW);
  Robonio.start();
  delay(2000);
  Serial.begin(9600);
  delay(2000);
  Robonio.allSmsDelete  ();
  delay(2000);
  Serial.println("the system is working");
  Robonio.smsSend(PhoneNumber, "system opened.");
}

void loop() {
  Serial.print(PhoneNumber);
  Serial.println(" calling...");
  Robonio.numberCall(PhoneNumber);
  delay(100000);//wait 100 seconds
}

Kodu yükledikten 10 saniye sonra aramaya başlayacak. Kolay gelsin

The post Robonio GSM Shield İle Arama Yapma Uygulaması appeared first on Robolink Akademi.

Robonio GSM Shield üzerinde Sim800C GSM modülünü barındıran, arduino ile tam uyumlu shield yapısı ile kolay kullanım sağlayan pratik ve kolay kullanımlı bir üründür.
Arduino kütüphaneleri ile kolayca SMS gönderme, sesli arama yapma, MMS ve internet bağlantısı gibi özellikleri kullanabilirsiniz.
Arduino harici raspberry pi veya diğer MCU sistemlerle AT protokolü ile kolayca projeler geliştirebilirsiniz. Pin yapısı otomatik olarak 3.3V ve 5V lojik sistemi destekler.
Ürün üzerinde GSM firmware güncelleme veya farklı uygulamalarda kullanmak için GSM modülün PWRKEY butonu bulunmaktadır. Ayrıca bir adet push buton ve LED uygulamalarınıza esneklik ve kolaylık katacaktır.
Dahili mikrofon bulunmaktadır. Dilerseniz harici mikrofon ve hoparlör ile kullanabilirsiniz.
Nano sim kart destekler.

Dikkat Edilmesi Gerekenler:

Ürünü arduino ile kullanırken USB üzerinden bağlayarak kodlama yapabilirsiniz. Ancak hem PC hem de Arduino üzerindeki akım sınırlaması nedeni ile sadece USB üzerinden beslemede güç yetersiz kalabilir.
Arduino’nun güç girişinden veya Vin pininden 7.5V-12V arası besleme yapabilirsiniz.
Aynı anda USB ve güç girişi ile bağlı olduğu durumda GSM modül rahatça çalışırken bilgisayardan kod yükleme ve seri port görüntüleme gibi işlemleri yapabilirsiniz.

NOT: IMEI numaraları BTK onaylı ve kayıtlıdır.

NOT: Bluetooth özelliğini kullanabilmeniz için U.FL konektöre sahip Bluetooth anteni temin etmeniz gereklidir.  GSM anteni ürüne dahildir.

Ürün Özellikleri:

• Pil (batarya) ile kullanım,
• Adaptör ile kullanım
• 7-12V kullanım aralığı
• Kolay kullanım
• GSM Kütüphanesi desteği
• Türkçe içerik
• Tüm operatörler ve 2G, 3G, 4.5G sim kartları  ile uyumlu
• IMEI kayıtlı
• Nano Sim Desteği
• Arama/SMS/MMS/İnternet bağlantısı
• Orijinal ve klon Arduino’lar ile uyumlu
• Desteklenen modeller; Arduino UNO, Leonardo, Mega, Due
• Kart üzerine oturmadan diğer Arduino modelleri ve Raspberry Pi , STM32 gibi diğer geliştirme kartları ile kullanılabilir
• Otomatik lojik  seviye algılama sayesinde 5V ve 3.3V ile çalışan geliştirme kartlarını destekler
• Güç bağlantısı tercihleri: Arduino’nun 5V pininden, 6-12V arası VIN pininden, 3.7V lipo / lion pil ile
• Çalışırken lipo / lion pilleri şarj edebilme
• Düşük güç tüketimi
• Sim kart koruması
• Dahili mikrofon
• Harici mikrofon ve hoparlör çıkışı
• Sim kart takıldığında/çıkarıldığında algılayabilme
• GSM için açma kapama düğmesi
• Kullanıcıya tanımlı dahili push buton ve LED

Robonio GSM shield kartını tanıdığımıza göre örnek projemize geçelim.

Malzemeler:

Arduino uno

Robonio GSM Shield

5mm Led

Devre Şeması

Kodlar

Öncelikle Robonio GSM shield için hazırlanmış olan kütüphaneyi indirip arduino ide uygulamasına eklememiz gerekiyor. Robonio GSM Shield Kütüphanesini tıklayarak indirebilirsiniz.

#include <RobonioGSM.h>
RobonioGSM Robonio;
String smsText, smsNumber;
#define PhoneNumber  "+90**********" // Hangi numaradan emir alacaksa o numarayı girin
#define LED_pin 13

void setup() {

  digitalWrite(7, HIGH);
  delay(3000);
  digitalWrite(7, LOW);
  Robonio.start();
  delay(2000);
  Serial.begin(9600);
  delay(2000);
  Robonio.allSmsDelete  ();
  delay(2000);
  Serial.println("the system is working");
  Robonio.smsSend(PhoneNumber, "sistem basladi.");
}

void loop() {
  smsText = Robonio.smsRead(1);
  if (smsText.indexOf("OK") != -1) {
    if (smsText.length() > 7) {
      smsNumber = Robonio.NumberSmsRead(1);
      Serial.println(smsNumber);
      smsText.toUpperCase();

      if (smsText.indexOf("LEDAC") != -1) {
        Serial.println("LED OPENED");
        digitalWrite(LED_pin, HIGH);
        Robonio.smsSend(PhoneNumber, "LED ACILDI");
      }
      else if (smsText.indexOf("LEDKAPAT") != -1) {
        Serial.println("LED CLOSED");
        digitalWrite(LED_pin, LOW);
        Robonio.smsSend(PhoneNumber, "LED KAPANDI");
      }
      else {
        Serial.println("tanimsiz SMS............");
      }
      Robonio.allSmsDelete();
    }
  }
}

Kodu yükledikten 10-15 saniye sonra her şey doğru ise koda girdiğiniz telefon numarasına “sistem basladi” diye mesaj gelecek. Bu mesaj geldikten sonra “LEDAC” yazdığınızda 13. pine bağlı olan led açılır “LEDKAPAT” dediğinizde ise 13. pine bağlı olan led kapanır.

Kolay gelsin

The post Robonio GSM Shield Kullanımı appeared first on Robolink Akademi.

TTGO ESP32 CH340K, ESP32 tabanlı, IPS ST7789V 1.14 inch dahili ekrana sahip ve Type-C girişli bir geliştirme kartıdır. ESP32 tabanlı olması sayesinde Wifi, Bluetooth ve ekran gerektiren projelerde tercih edebiliceğiniz entegre bir üründür.

Type-C ile güç vermek dışında, 3.7V lipo pil ile de güç verebilirsiniz. Dahili olarak lipo pil giriş konnektörü bulunmaktadır.

Donanım Özellikleri:

• ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
• FLASH: QSPI flash 4MB /16MB
• SRAM: 520 kB SRAM
• Reset Butonu
• Arayüzler: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, ADC, kapasitif dokunmatik sensörü, DACLNA pre-amplifier
• Ekran: IPS ST7789V 1.14 Inch
• Çalışma Gerilimi: 2.7V-4.2V
• Çalışma Akımı: 67mA
• Uyku Akımı: 350uA
• Çalışma Sıcaklığı: -40℃ ~ +85℃
• Boyutlar: 51.52×25.04×8.54mm (7.81g)
• Güç Kaynağı: USB 5V/1A
• Şarj Akımı: 500mA
• Pil: 3.7V lithium battery
• JST Konnektör: 2Pin 1.25mm
• USB Type-C

TTGO T-Display kartından bahsettiğimize göre projemizde kullanacağımız kartın dosyalarını ve kodların kütüphanelerini indirip kuralım.

TTGO T-Display kartımızı arduino ide üzerinden kodlayabilmek için kartımızı ait dosyaları arduino ide’ye yüklememiz gerekiyor. bunun için arduino ide’yi açıyoruz. açıldıktan sonra üst kısımdan DOSYA>TERCİHLER>EK DEVRE KARTLARINI YÖNETİCİ URL’LERİ : kısmına gelip https://dl.espressif.com/dl/package_esp32_index.json linkini kopyalayıp yapıştırıyoruz ve tercihler kısmını kapatıyoruz.

Kartımızı seçmek için ARAÇLAR>KART>KART YÖNETİCİSİ… kısmına girip arama kısmına “esp32” yazıyoruz. çıkan ilk kısımda “kur” butonu yer alıyor kura tıkladıktan sonra indirmesini bekliyoruz. İndirme işi bittikten sonra ARAÇLAR>KART>ESP32 ARDUİNO> ESP 32 WROVER MODULE kartını seçiyoruz.

KÜTÜPHANELERİN İNDİRME LİNKİ

https://github.com/taranais/NTPClient

https://github.com/bblanchon/ArduinoJson.git

Kütüphaneleri ve kartımıza ait dosyaları kurduktan sonra hava durumuna ait verileri çekeceğimiz internet sitesine “https://openweathermap.org/” kayıt oluyoruz. Kayıt olduktan sonra kaydettiğiniz mail hesabınıza api key gönderecek bu keyi koda eklemeniz gerekiyor. Keyi koda ekledikten sonra open water map sitesinde bulunduğunuz ilçeyi aratın arama sonucunda çıkan ülke adının kısaltmasını ve ilçenin adını kopyalayıp kodda belirtilen yerlere ekleyin ve kodları kartınıza yükleyin.

Kodları ve Kartın Üzerindeki Ekranı Çalıştrmak İçin Gerekli Dosyaları Aşağıdaki Linkten İndirin

https://github.com/kerem-ce/ttgo-ile-hava-istasyonu

inen zip dosyasının içindekileri dışarı aktarın. Aktarılan 3 dosyayıda bi klasörün içine atıp .ino uzantılı dosyayı çalıştırın ve kodu TTGO kartınıza yükleyin.

TTGO T-Display ile Hava Durumu projemize ait örnek resmi aşağıya koydum. kolay gelsin

TTGO T-Display Nedir? Yazımızı da okumanızı tavsiye ederiz.

The post TTGO T-Display ile Hava Durumu İstasyonu Yapımı appeared first on Robolink Akademi.

Öncelikle Malzemelerimizi Tanıtalım

• KAPADOKYA GSM SHİELD

Bu sheilde sim kart takılarak internet gerektirmeyen, çekmeyen yerlerde yada istediğiniz her yerde bu kartı kullanarak proje geliştirebilirsiniz. Bizim projemizde bu kartı neden kullanacağımızdan bahsedelim. ESP8266 gibi bir kart ile çalışabilirdik fakat her yerde internet çekmiyor veya sürekli kopuyor bu yüzden kapadokya gsm sheild kullanacağız.

• TOPRAK NEM SENSÖRÜ

Bu modül ise toprağın nemini ölçecek.

• JUMPER KABLOLAR

Sensörler arası bağlantıyı sağlamak için kullanacağız.

• ARDUİNO UNO

Projemizin beyni olarak sayabiliriz. Çoğu işlemi arduino yapacak.

• TOPRAK NEM SENSÖRÜ

Toprağın nemini ölçecek olan sensör.

• RÖLE

Sulama işlemi yapacak olan motoru aç-kapa yapmak için kullanacağız.

• SU MOTORU

Sulama işlemini yapacak olan motordur.

Malzemelerin Satın Alma Linkleri:

• https://www.robolinkmarket.com/arduino-uno-r3-smd-klon
• https://www.robolinkmarket.com/kapadokya-gsm-shield-arduino-gsm-shield
• https://www.robolinkmarket.com/20-pin-ayrilabilen-disi-erkek-jumper-kablo-200mm
• https://www.robolinkmarket.com/toprak-nem-sensoru
• https://www.robolinkmarket.com/5v-1-kanal-role-karti-7489
• https://www.robolinkmarket.com/mini-dalgic-su-pompasi-3v-6v-ip68

Devre Şeması

Devre şemasından sonra kapadokya shield kütüphanesini kuralım. buraya tıklayarak indirin.

PROJE KODU

KODU YÜKLEMEDEN ÖNCE TELEFON NUMARASINI KİMİN İLE MESAJLAŞACAK İSE O NUMARAYI GİRİN BAŞINA +90 MUTLAKA KOYUN!!!

/*  kerem akçora
 *  instagram @akcorakerem
 * e-mail akcorakerem90@gmail.com
 */
#include <KapadokyaGSM.h>
KapadokyaGSM Kapadokya;
String smsMetni, smsNumarasi;
#define gonderilecekTelNumarasi  "+90***********" // Numarayı değiştirmeyi unutmayın :)
#define toprak_nem A0
#define LED_pin 13

void setup() {
  pinMode(LED_pin, OUTPUT);
  Kapadokya.basla();
  delay(2000);
  Serial.begin(9600);
  delay(2000);
  Kapadokya.tumSmsSil();
  delay(2000);
  Serial.println("Sistem Calisiyor");
  Kapadokya.smsGonder(gonderilecekTelNumarasi, "Sistem acildi. %70 nem fazla %50 normal %30 kotu");
}

void loop() {
  smsMetni = Kapadokya.smsOku(1);
  if (smsMetni.indexOf("OK") != -1) {
    if (smsMetni.length() > 7) {
      smsNumarasi = Kapadokya.numaraliSmsOku(1);
      Serial.println(smsNumarasi);
      smsMetni.toUpperCase();
      if (smsMetni.indexOf("SULA") != -1) {
        Serial.println("sulandı");
        digitalWrite(LED_pin, HIGH);
        delay(3000); //sulama süresini buradan ayarlayabilirsiniz
        digitalWrite(LED_pin, LOW);
        Kapadokya.smsGonder(gonderilecekTelNumarasi, "SULANDI");
      }

      if (smsMetni.indexOf("TOPRAK NEM?") != -1) {
        Serial.println("NEM SMSi Geldi");
        String nem = String(analogRead (toprak_nem)/ 10,23);
        String nem2 = "TOPRAK NEM %" + nem + "";
        char nemSMS2[] = "";
        nem2.toCharArray(nemSMS2, 30);
        Serial.println(nemSMS2);
        Kapadokya.smsGonder(gonderilecekTelNumarasi, nemSMS2);
      }
      else {
        Serial.println("Tanimsiz SMS............");
      }
      Kapadokya.tumSmsSil();
    }
  }
}

Kodu yükledikden sonra sistem çalışıyor diye mesaj gelecek.O mesajdan sonra TOPRAK NEM? yazıp gönderin yaklaşık 20 saniye içinde size değeri gönderir.

Proje ile alakalı bir problem yada geliştirmek isterseniz bana akcorakerem90@gmail.com üzerinden ulaşabilirsiniz.

Kapadokya GSM Shield ile Hava Kalite Ölçümü yazımızı okumanızı tavsiye ederiz.

The post Kapadokya GSM Shield ile Toprak Nem Modülü Kullanımı appeared first on Robolink Akademi.

Deneyap Kartının Özellikleri

Orijinal ESP32-WROVER-E modülü kullanılarak geliştirilmiştir. Üzerinde bulunan Wi-Fi ve Bluetooth ile haberleşme özellikleri, bulut tabanlı ve nesnelerin interneti projeleri hazırlama imkanı sağlar. Çift mod Bluetooth özelliği ile hem Bluetooth EDR hem de BLE altyapısına sahip cihazlarla veri alışverişi gerçekleştirmeye imkan verir; akıllı ev, akıllı tarım, akıllı taşıtlar, mobil sağlık gibi alanlarda uygulamalar geliştirmede kolaylıklar sunar. Deneyap Kart’ta dahili olarak LSM6DSM algılayıcıları kullanılmaktadır. Bu algılayıcı ile 3-eksen ivme ve 3-eksen dönü ölçümü yapılarak oluşturulan sistemlerin sıcaklığını takip etmek mümkündür.

Deneyap Kart, dahili MP34DT05 mikrofonu ile çevredeki seslerin şiddetini algılama; ses tanımlama ve konuşma uygulamaları yapma imkanı sağlar. I2C, UART, I2S, SPI, SDIO, Ethernet, Kapasitif Algılayıcı gibi çeşitli bir bağlantı arayüzüne sahiptir. 24 adet pini bulunur ve genel amaçlı kullanılabilir. Bu pinler aşırı akıma karşı PTC sigorta ile koruma altına alınmıştır. Sisteme güç vermeye yardımcı olmak için özel bir Li-Po bağlantı konnektörü bulunmaktadır. Ayrıca 1 adet RGB LED ve 2 adet buton dahili olarak bulunur. Deneyap Kart’tan kesintisiz olarak harici bağlantı sağlayabilecek çevre birimlerde kullanmak için 3.3V ve 5V gerilime sahip çıkışlar alınabilmektedir. Kart, devre tahtası (breadboard) ile uyumlu bir tasarıma sahiptir ve aynı zamanda Arduino IDE ile uyumludur. Kart, görsel öğeler yardımıyla algoritma seviyesindeki kodlamanın mantığını işleterek herhangi bir programlama dili bilmeden dahi kodlamaya imkan vermektedir.

Teknik Özellikler

• 240 MHz Çift Çekirdek Tensilica LX6 Mikroişlemci
• 520 KB SRAM
• 128 KB ROM
• I2C Haberleşme Konnektörü
• 24 x Dijital Giriş/Çıkış Pini
• 16 x Analog Giriş Pini (12-bit ADC)
• Tüm Dijital Giriş/Çıkış Pinleri; UART, SPI, I2C Haberleşme Arayüzlerini ve Harici Kesmeyi Destekler
• Tüm Dijital Çıkış Pinleri PWM’i Destekler
• 3.3V Çalışma Gerilimi
• 8 MB PSRAM
• 4 MB SPI Flash
• 2.4 GHz Wi-Fi – 802.11b/g/n
• Bluetooth EDR ve BLE
• Dahili PCB Anten
• LSM6DSM ile 3-Eksen Dönüölçer ve 3-Eksen İvmeölçer
• MP34DT05 MEMS Mikrofon
• 3.3V ve 5V Çıkış Gerilimi
• 3.3 – 5.5V Giriş Gerilimi
• 63.50mm x 25.4mm x 15.70mm
• RGB LED (Pinler: RX, TX, SDA)
• Genel Amaçlı Buton (Pin: GPKEY)
• Li-Po Batarya Şarjı
• Li-Po Batarya Konnektörü
• USB Mikro-B

Deneyap Kart İle Blynk

Deneyap kart ile blynk projesini geliştirirken birkaç sorun ile karşılaştım, kütüphane sorunu. Kartı arduino ide tarafına yüklediğimiz zaman içinde arduino ide de bulunan kütüphanelerde ekleniyor bunun sonucunda “birden fazla kütüphane bulundu” hatası veriyor. Bu sorunu çözmek için hata veren kütüphaneyi arduino idenin kurulu olduğu dosyaya gelip bulduktan sonra sağ tıklayıp kes diyerek masaüstüne yapıştırıyoruz. Artık kütüphane hatası vermeyecektir.

Yapacağımız projede de arduino ide içinde bulunan “WİFİ” kütüphanesini masaüstüne taşıyoruz ve blynk , dht kütüphanelerini kuruyoruz.

Malzemeler

• Deneyap Kart
• Dht 11
• Jumper

Devre Şeması

Kod

#include <WiFi.h>
#include <WiFiClient.h>
#include <BlynkSimpleEsp32.h>
#include "DHT.h"

char auth[] = "****"; //blynk uygulamasından alacağınız kod

char ssid[] = "****"; // modem adı
char pass[] = "****"; //modem şifresi

#define DHTPIN 13

// kullanacağınız dht modelinin başındaki "//" kaldırın
#define DHTTYPE DHT11     // DHT 11
//#define DHTTYPE DHT22   // DHT 22, AM2302, AM2321
//#define DHTTYPE DHT21   // DHT 21, AM2301

DHT dht(DHTPIN, DHTTYPE);
BlynkTimer timer;


void sendSensor()
{
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  if (isnan(h) || isnan(t)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  Blynk.virtualWrite(V5, h);
  Blynk.virtualWrite(V6, t);

void setup()
{
  Serial.begin(115200);
delay(1000);
  Blynk.begin(auth, ssid, pass);

  dht.begin();

  timer.setInterval(1000L, sendSensor);
}

void loop()
{
  Blynk.run();
  timer.run();
}

Blynk Uygulama Ayarları

aşağıdaki adımları izleyin

The post Deneyap Kart İle Blynk Kullanımı appeared first on Robolink Akademi.

Kurulum bittikten sonra arayüzün gelmesi biraz uzun sürebilir. Yaklaşık 15-20 dakika arasında kullanıma hazır olacaktır. Arayüz halen açılmadı ise raspberrye ekran bağlayınız ekranda bulunan ip adresini kopyalayıp tarayıcı üzerine http://ip_adresiniz:8123/ şeklinde yapıştırınız. Örnek vermek gerekirse http://192.168.43.60:8123/ şeklinde bir daha deneyiniz. Arayüz geldikten sonra videoda anlatıldığı gibi yeni bir proje oluşturuyoruz.

Malzemeler

• Nodemcu
• 6v Su Motoru
• Hortum
• L9110 Motor Sürücü
• Toprak Nem Sensörü
• Adaptör

Home Assistant ile Bitki Sulama Devre Şeması

Yukarıda ki videoda gösterildiği gibi yeni bir proje oluşturuyoruz ve edit’e tıklıyoruz kodun altına boşluk bırakarak aşağıda verilen kodu yapıştırıyoruz.

Kodlar

# Exampleconfigurationentry
sensor:
  - platform: adc
pin: A0
    name: "toprak nem"
update_interval: 10s
switch:
  - platform: gpio
    name: "Relay"
pin: D2

Kodu derleyip bin dosyasını indirdikten sonra esp flasher uygulaması ile nodemcunun içine atıyoruz.

Nodemcu internete bağlandıktan sonra home assistant arayüzüne toprak nem ve relay olarak iki farklı veri olacak şekilde gelecektir. Gelmezse home asistant arayüzünden ayarlar/entegrasyonlar kısmından nodemcuyu sisteme ekleyin. Şuanda sadece ekranda toprağın nem değerini göreceksiniz herhangi bir sulama yapmayacak bunuda otomasyon ile halledeceğiz otomasyon sisteminide aşağıdaki videoya göre ayarlayınız.

Home Assistant ile Bitki Sulama sistemi projemizi bu sayede gerçekleştirdik. Diğer home assistant projeleri için Robolink Akademi‘yi ziyaret edebilirsiniz. Kolay gelsin.

The post Home Assistant ile Bitki Sulama Sistemi appeared first on Robolink Akademi.

Elektronik kartlarla madencilik üzerine bir çok deneme yaptım. Denemelerini yapmış olduğum kartlardan en iyi sonucu Raspberry Pi 4 verdi. Verdiği değerleri aşağıda görebilirsiniz

1 adet esp8266 dan almış olduğum değerin yaklaşık 12 katı kadar değer verdi. 1 adet arduino dan almış olduğum değerin ise yaklaşık 50 katı. Yani 12 tane esp8266 ile yaptığım madenciliğin verdiği değerler ile aynı. Aşağıdaki görselde esp8266 dan aldığım değerleri yani kazıma hızlarını görebilirsiniz.

Evet şimdi ESP8266 ile nasıl bitcoin madenciliği yapılacağına gelelim. Öncelikle https://wallet.duinocoin.com/register adresinden kendinize cüzdan hesabı oluşturun. Cüzdan oluşturma işleminden sonran https://github.com/revoxhere/duino-coin/releases adresine giderek yazılımın son sürümünün bilgisayarınıza uygun olan sürümünü indiriniz.

Açılan zip dosyasının içinde esp32 esp8266 ve arduino code olarak 3 farklı klasör bulunur hangi cihaz ile yapmak istiyorsanız o klasörü masaüstüne alıp hash.h ile birlikte arduino programını çalıştırın ve koddaki bazı bölümleri değiştiriniz.

Kendi sisteminize uygun olan değişiklikleri yaptıktan sonra kodu yükleyin. Daha sonra cüzdanınıza girince https://wallet.duinocoin.com üzerinden giriş yapın size kazıma hızını yaklaşık 1 gün içinde kazanacağınız coini görebilirsiniz. 1. derste ESP8266 ile nasıl yapılacağını gördük 2. derste Arduino ile nasıl yapacağımızı 3. derste Raspberry Pi ile 4. derste de ise Raspberry Pico ile nasıl yapacağımızı göreceğiz.

Yukarıda 2. dersde yapacağımız sistemden bir kare paylaştım sorularınız akcorakerem90@gmail.com üzerinden sorabilirsiniz.

The post Bitcoin Madenciliği – 1. ders ESP8266 Kullanımı appeared first on Robolink Akademi.

Flip–Flop devresi nasıl çalışır ?

Transistörleri iletime sokacak bir gerilim olmadığında LED’ler yanmaz.(Transistör Nedir?) Kondansatörler normalde boştur.
Beslemeyle birlikte kondansatörler çok akım çekmektedirler.
İki kondansatörden biri diğerinden daha önce dolacaktır.
Üzerinde bulunan gerilimlede bağlandığı transistörü iletime geçirecek.
Baz akımından dolayı kondansatörü boşaltacaktır.
Bunların ışık verme süreleri direnç ve kondansatörlere bağlıdır.
Daha sonra işte bu bittiğinde bu sefer diğer kondansatör transistör ve led üçlüsü bu olayı tekrarlar.
Ve Flip-Flop devresi tamamlanmış olur.

Flip-Flop Devresinde Kullanılan Malzemeler

• 220 Ω (ohm) direnç (2 adet)
• 47 K (kohm) direnç (2 adet)
• 10uf–16V kondansatör (2 adet)
• BC237 transistör (2 adet)

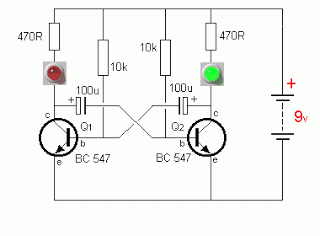

Devre Şeması

The post Flip-Flop devresi nedir? appeared first on Robolink Akademi.
