Merhaba arkadaşlar, bu yazımızda 3D Yazıcılarda Eksen Kalibrasyonu nasıl yapılır bunlardan bahsedeceğiz.

Eksen Kalibrasyonu Nedir?

3 Boyutlu Yazıcılarda baskı kalitesini, doğruluğunu etkileyen önemli hususlardan biride eksen kalibrasyonudur. Eksen kalibrasyonu sizin baskıya gönderdiğiniz baskının verdiğiniz ölçülerde çıkması için önemlidir.

Gelin bunu örneklerle görelim.

Eksen Kalibrasyonu Nasıl Yapılır?

Genellikle yazıcılarda eksen kalibrasyonu için kullandığımız baskı budur.

20x20x20mm ölçülerinde olan bu küpü hep beraber baskıya alalım.

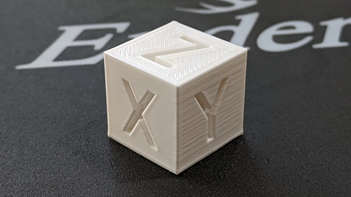

image 1

Kullandığımız dilimleme programına stl dosyamı atıyorum. Stl dosyasına buradan ulaşabilirsiniz.

Gerekli ayarlamaları yapıyorum ;

Doluluk : %10

Katman Kalınlığı : 0.2 mm

Daha sonra baskımı alıyorum.

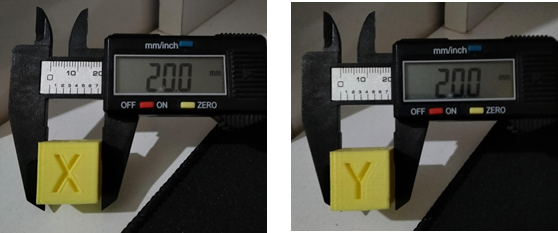

image 2

Ve baskıyı olması gereken ölçülerde alıyorum. Ama baskıyı olması gereken boyutlarda alamadığımızı düşünelim.

Örnek;

X Ekseni : 19mm

Y Ekseni : 18mm

Z Ekseni : 22mm

Peki şimdi ne yapmamız gerekiyor. Daha önceki Extruder Kalibrasyonu yazımızdaki gibi matematiksel işlem yapmamız gerekiyor. Extruder Kalibrasyonu yazıma da buradan ulaşabilirsiniz.

Öncelikle motorların Step/mm değerlerini öğrenmem gerekiyor.

Controller>Motion>Step/mm sekmesine giriyorum.

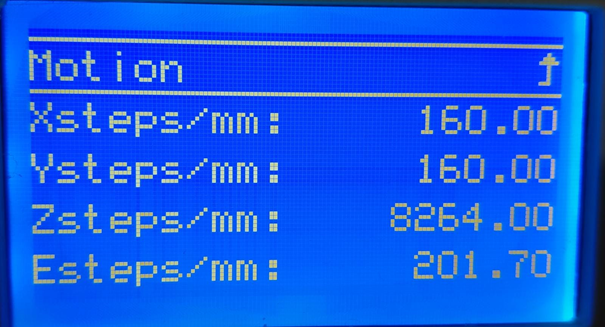

image 3

Burada step motorların Step/mm değerleri yazıyor bize lazım olanlar X,Y ve Z eksen değerleri. Daha sonra sizlere bir formül vereceğim formülü buradan indirebilirsiniz.

Formülü açıyoruz, X,Y ve Z ekseni için ayrı bölümler bulunmaktadır.

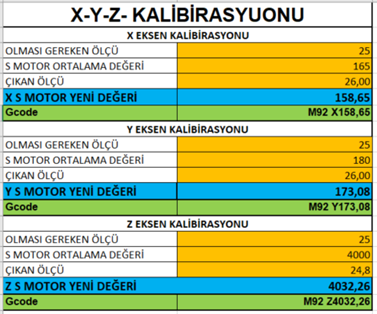

image 4

Orada sizde olan Step/mm değerlerini, Olması gereken ölçü ve Çıkan ölçü kısımlarını dolduruyoruz. Daha sonra yapılan işlemlerden sonra elimizde her eksen için Gcode olacaktır.

Kalibrasyonu Yazıcıma Nasıl Yüklerim?

Bunun için iki adet yöntem bulunmaktadır ilki el ile girmek. İkinci dilimleme programı üzerinden girmek. Ben kolay olması açısından dilimleme programı ile yükleyeceğim. Önce dilimleme programımı açıyorum, Ben cura kullanıyorum.

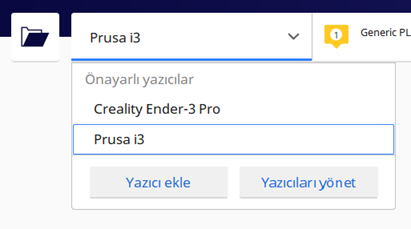

Yazıcıları Yönet

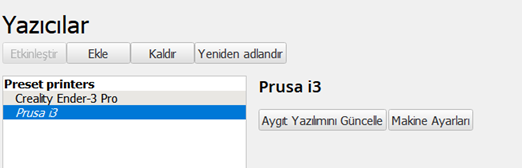

image 5

Buradan makine ayarları

image 6

Ve burada

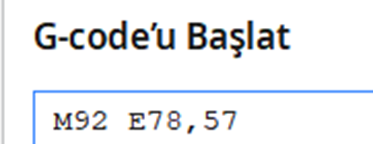

G-code’u başlat kısmının en üstüne yazıyoruz.

image 7

Daha sonra baskıyı tekrar alıyoruz. Değer yine istenilen gibi çıkmaz ise bu işlemleri tekrar yapmanız gerekmektedir.
