Extruder Kalibrasyonu Nedir?

Merhaba arkadaşlar, bu yazımızda 3D Yazıcılarda Extruder kalibrasyonu nasıl yapılır bunlardan bahsedeceğiz.

3 Boyutlu Yazıcılarda baskı kalitesini arttırmak ve baskıyı verilen boyutlarda almak için yapılması gereken Kalibrasyonlar(Ayarlardan) dan biride Extruder Kalibrasyonudur. Eğer yazıcınızdan aldığınız baskıda bir bözülme dışar doğru taşma gibi sorunlar yaşıyorsanız Extruder Kalibrasyonu yapmanız lazımdır.

Bu fotoğrafta gözüktüğü üzere baskıda bir tuhaflık var. Etrafa doğru taşma gibi sorunlar var.

Extruder Kalibrayonu Nasıl Yapılır?

Öncelikle yapmamız gerekenler şu şekilde:

Kullandığımız dilimleme programını açıyoruz.

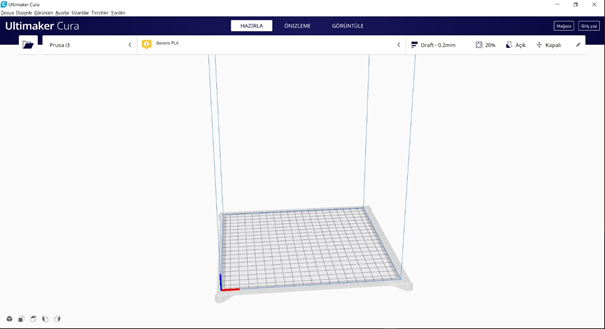

Ben Cura dilimleme programını kullanıyorum

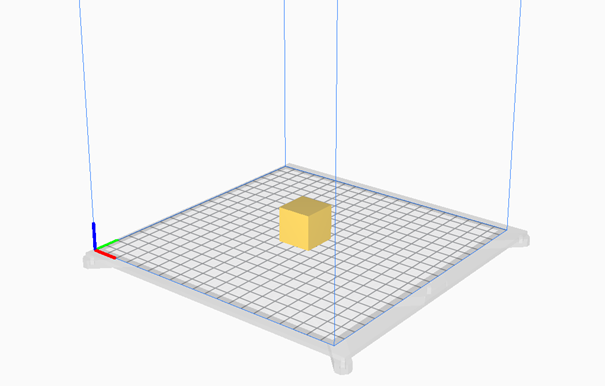

İçine kalibrasyon küpünü atıyorum.

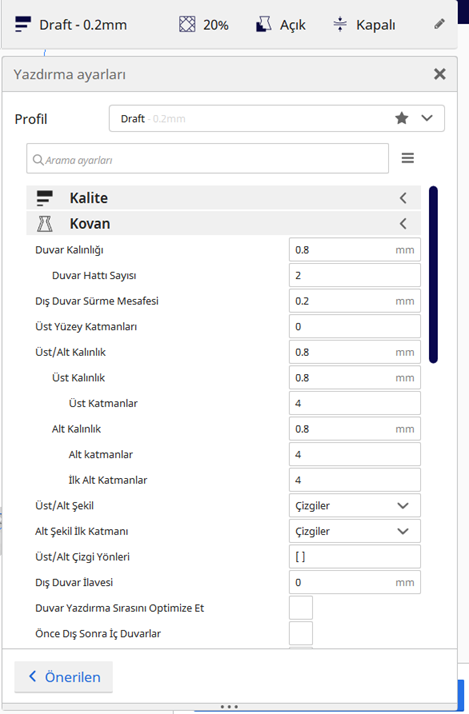

Yazdırma Ayarları sekmesinden Kovan kısmına giriyoruz.

Girdikten sonra Duvar Kalınlığını 0.5mm olarak değiştiriyoruz.

Duvar Hattı Sayısını 1 yapıyoruz. Üst Katmanlar ve Alt Katmanları 0(sıfır) yapıyoruz.

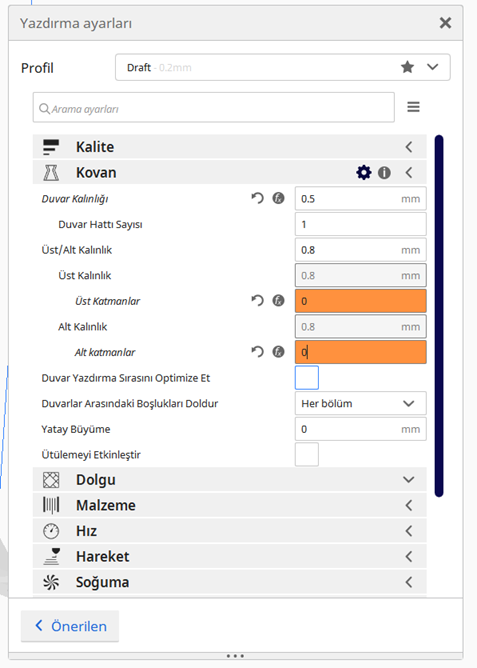

Bittiğinde bu şekilde olacaktır.

Dolgu Kısmına giriyoruz ve Dolgu Yoğunluğunu 0(sıfır) yapıyoruz.


Bu şekilde dilimledikten sonra baskıyı alıyoruz.

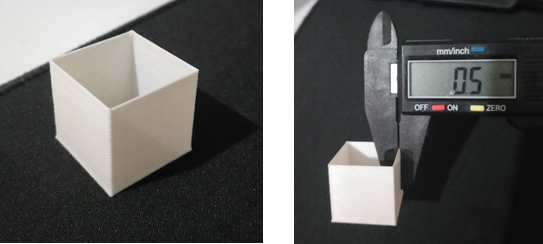

Elimizde böyle bir baskı olması gerekiyor ama şuan kalibrasyonumuzun olmadığını düşünelim,

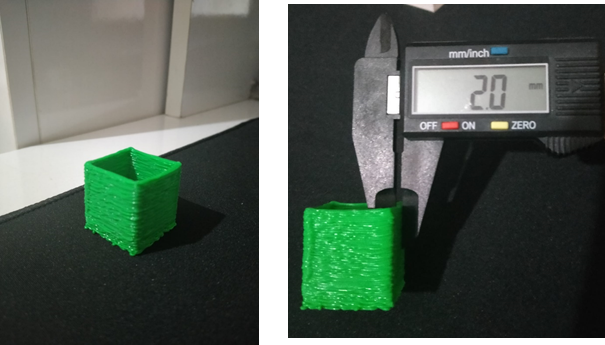

Buna benzer bir baskı çıkacaktır.

Bakın son derece kötü bir yüzeye ve kaliteye sahip bir baskı çıktı şimdi ne yapmamız gerekiyor?

Öncelikte Yazıcımızdan Controller sekmesinden Motion kısmına giriyoruz ve Steps/MM kısmına giriyoruz burada Step Motorlarımızın step değerlerini görüyoruz.

Burada Esteps in karşısında yazan değere bakıyoruz. Bu bizim Extruder Motorumuzun değeri. Bu değeri aklımızda tutuyoruz ve Matematiksel bir işlem yapacağız.

Örneğin;

Verilen Kalınlık : 0.5mm

Çıkan Kalınlık : 0.7mm

Şuanki Esteps/MM değeri: 110

Değerlerini veriyorum.

Daha sonra değerleri yazıyoruz ve bu değerleri yazdıktan sonra içler dışlar çarpımı yapıyoruz.

Yapılan işlemden sonra yeni Esteps/MM değeri: 78,57 olarak çıkıyor. Peki bunu yazıcımıza nasıl aktaracağız?

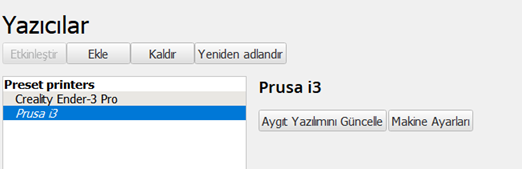

Baskıyı tekrar Cura’ya atıyoruz ayarlar yine aynı Duvar Kalınlığı 0.5mm. Daha sonra Yazıcıları Yönet kısmına giriyoruz.

Buradan makine ayarlarını seçiyoruz

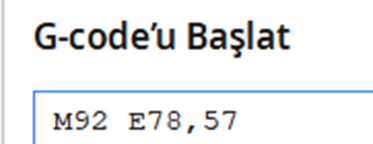

Ve burada G-code’u başlat kısmının en üstüne M92 E78,57 yazıyoruz.

Daha sonra baskıyı tekrar alıyoruz. Değer yine istenilen gibi çıkmaz ise bu işlemleri tekrar yapmanız gerekmektedir.
