Merhaba bugün sizlerle 3 adet step motor ve plastik parçalar ile bir cnc plotter yapacağız. yapacağımız cnc ile 10x10cm çizim alanı olacak. projenin platik parçalarını satın almak için 552-642-53-84 numaralı telefon ile irtibata geçiniz

Kullanılan Malzemeler

Devremizi kuralım;

Devremizi kurduktan sonra aşağıdaki linkten GRBL-28byj-48-master.zip dosyayı indirip arduino IDE programına kütüphane olarak ekleyin. Ekledikten sonra arduino IDE programını açıp örnekler/grbl/grblupload programını arduinoya yükleyin. https://github.com/kerem-ce/cnc

Yükledikten sonra “inkspace” programını indirin.

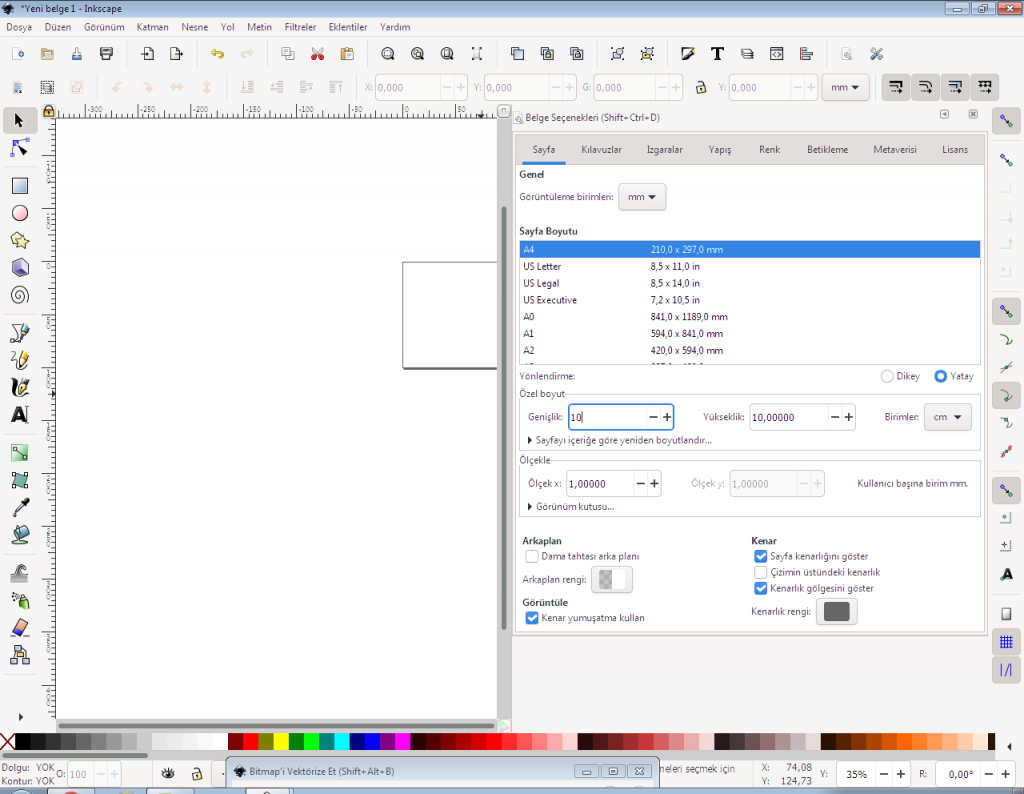

İndirdikten sonra dosya/belge seçeneklerini açın ve aşağıdaki ayarlara göre değiştirin.

Resim yükleyin. Resmi tam karenin içine yerleştirin ve .svg uzantılı kaydedin.

Ardından ugs programını kurun https://winder.github.io/ugs_website/

jscut.com dan çizdiğiniz dosyayı .gcode ye dönüştürün (dönüştürmeden önce settings.jscut dosyasını indirip open settings de açın bu bizim makinemizin ayarları olacak.)

Aşağıdaki videoda bütün bu programların ayarları vardır bu videoyu izleyerek gerekli ayarları yapın.

Arduino ile Cnc plotter yapımı hakkında merak ettiğiniz soruları yorum olarak yazabilirsiniz. İyi çalışmalar.
